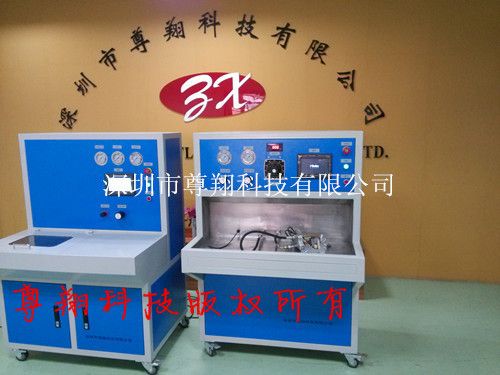

設備名稱 四通閥綜合性能測試臺 型號 QY-JSQ-01 數量 1臺 操作人數 1人/臺  工位數 單工位 四通閥型號 4型、7型、9型  夾具數量 3種規格各1套（配置各種規格O型圈各100只） 設備形狀參考尺寸 1200*1000*1450（長*寬*高）

二、測試項目
重要對4型、7型、9型規格的四通閥進行低動作電壓下的大、小動作壓力的換向能力試驗，動作電壓試驗以及內走漏量的檢測；檢測項目可根據進行組合，一次裝夾可主動對所有項目進行測試，也可選擇單個項目進行測試。

三．測試氣源：潔凈壓縮空氣或氮?dú)?/p>

四．測試條件：
   1.大動作電壓試驗壓力范圍：2.0Mpa-3.5Mpa可調（氣源客戶自備）;
   2.低換向壓力試驗壓力范圍：0.15Mpa-0.30Mpa可調；
   3.動作電壓試驗壓力范圍：1.0Mpa-2.0Mpa可調；
   4.走漏測試壓力：0.98-1.0Mpa；
   5.走漏量范圍：500-2500ml/min
   6.線圈電壓調節范圍：100VAC-230VAC，50HZ

五．測試方法：
1.大動作壓力試驗：換向線圈加載85%的額定電壓百度網站排名，被測四通閥D管進氣口加載額定大動作試驗壓力，S管壓力為大氣壓時，延續檢測3次搜索引擎優化，檢測換向能力；
2. 小動作壓力試驗：換向線圈加載85%的額定電壓，被測四通閥D管進氣口加載額定小動作試驗壓力，S管壓力為大氣壓時，延續檢測3次，檢測換向能力；
3.動作電壓試驗：小動作壓力試驗：換向線圈加載85%的額定電壓，被測四通閥D管進氣口加載1.47Mpa壓力，以10次/min的換向頻率，延續進行10個循環，檢測換向能力；
4.內漏試驗：被測四通閥D管進氣口加載1.0Mpa壓力，S管壓力為大氣壓時，檢測被測閥內漏情況，如走漏不超標則進行換向后的內漏測試；
